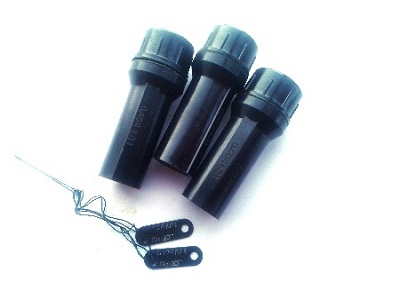

Проволочки для измерения среднего диаметра резьбы

Контроль резьбы осуществляется двумя методами: комплексным и дифференцированным.

Комплексный метод заключается в том, что на один из параметров резьбовой поверхности назначают комплексный допуск, ограничивающий одновременно ограничивающий одновременно погрешности нескольких других параметров. Этим параметром является средний диаметр резьбы К комплексному методу относится контроль резьбы с помощью калибров.

Дифференцированный контроль резьбы применяют в тех случаях, когда допуски назначены на каждый отдельный параметр резьбовых деталей. Измерение среднего диаметра d2 наружных резьб осуществляется с помощью микрометров со вставками, методом двух или трех проволочек или на инструментальном микроскопе.

Метод трех проволочек является более точным способом измерения среднего диаметра наружной резьбы Три проволочки, диаметр d0 которых подбирают в зависимости от шага и угла профиля измеряемой резьбы, устанавливают во впадины резьбы и каким-либо измерительным инструментом (оптиметр, микрометр) измеряют расстояние L, шагом P резьбы диаметром d0 проволочки и средним диаметром d2. Для метрической резьбы с углом 0,5α=30° d2 =L-3d0+0.866 P
